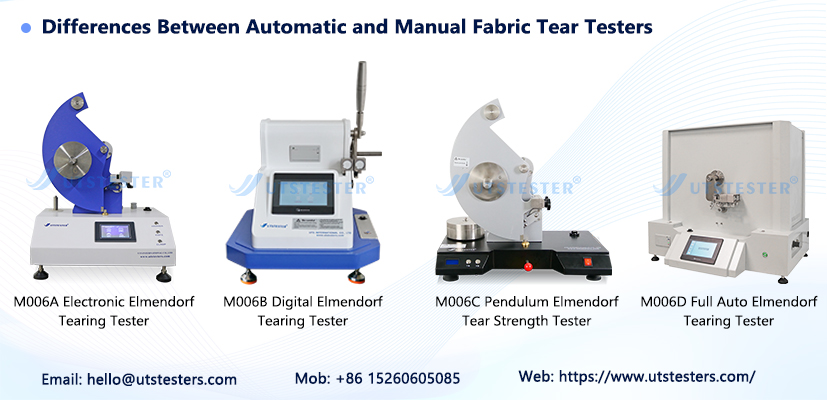

В области контроля качества текстиля прочность на разрыв является одним из ключевых показателей, используемых для оценки долговечности и безопасности тканей. Будь то одёжные ткани, промышленный или домашний текстиль, устойчивость к разрыву напрямую влияет на срок службы изделия и безопасность потребителей. В лабораториях оборудование, используемое для проведения испытаний на разрыв, —прибор для определения прочности на разрыв по методу Эльмендорфа —выпускается как в автоматической, так и в ручной версиях.

В чём заключаются принципиальные различия между автоматическими и ручными моделями? Какая из них лучше подходит для ваших задач тестирования? В этой статье представлен сравнительный анализ с различных точек зрения.

I. Принцип испытания

Принцип испытания обоих типов разрывных машин основан на маятниковом методе Эльмендорфа: при подъёме маятника на фиксированную высоту (обычно начальный угол составляет 27,5° ± 0,5°) он накапливает потенциальную энергию; после освобождения маятник свободно качается вниз, используя собственную энергию для разрыва образца с предварительно сделанным надрезом. Прибор рассчитывает усилие, необходимое для разрыва, путём измерения потери энергии маятника.

Автоматические разрывные машины используют высокоточные оптические энкодеры или датчики угла с разрешением до 0,1 мН. Они способны в режиме реального времени фиксировать мельчайшие изменения углового перемещения маятника, а микрокомпьютерная система автоматически рассчитывает и выводит значение разрывного усилия, обеспечивая точность обычно ±1% или выше.

Ручные разрывные машины, с другой стороны, полагаются на оператора, который считывает показания с механических шкал или по положению стрелки, а результаты получаются путём ручного пересчёта. На их точность существенное влияние оказывают погрешности считывания человеком, которые обычно составляют от ±5% от полной шкалы.

II. Порядок работы

На практике различия между двумя устройствами гораздо более очевидны, чем простое сравнение числовых показателей.Автоматические приборы для испытания тканей на разрывобычно оснащены пневматической системой автоматического зажима, которая фиксирует образец с постоянным давлением, предотвращая проскальзывание или деформацию, вызванные неравномерным усилием при ручном зажиме. Спуск маятника также осуществляется автоматически с помощью пневматического механизма, что обеспечивает идентичность начальных условий для каждого испытания. Надрезы на образцах создаются автоматическим режущим устройством, при этом длина надреза точно контролируется в диапазоне 20 ± 0,2 мм, что соответствует строгим требованиям международных стандартов. По завершении испытания данные автоматически собираются, рассчитываются и сохраняются во встроенной системе с поддержкой статистического анализа, построения графиков трендов и экспорта отчётов. Весь процесс одного испытания занимает всего от 10 до 15 секунд.

Напротив, каждый этап работы на ручном разрывном приборе зависит от навыков и состояния оператора. Образец необходимо вручную поместить в зажим и зафиксировать, при этом усилие зажима определяется исключительно по ощущениям; маятник освобождается оператором вручную, причем время и стабильность спуска различаются от человека к человеку; надрез выполняется с помощью ручного ножа, что требует высокого уровня операторского мастерства; а конечные данные необходимо вручную считать, записать и рассчитать. Случайные погрешности, вносимые ручным управлением, могут увеличивать разброс данных.

III. Области применения

Автоматические приборы для испытания тканей на разрыв лучше подходят для крупных текстильных лабораторий, особенно для тех, где daily объём испытаний превышает 50 тестов в день и требуется высокая эффективность вместе с автоматическим формированием отчётов. При необходимости соблюдения множества международных стандартов, таких как ASTM D1424, ISO 13937-1, GB/T 3917.1, встроенная функция переключения программ под различные стандарты в автоматических устройствах может значительно упростить рабочий процесс. Для организаций с чрезвычайно строгими требованиями к точности испытаний датчики высокого разрешения и стабильные пневматические системы автоматических приборов обеспечивают незаменимую техническую гарантию.

Ручные приборы для испытания тканей на разрыв, однако, сохраняют уникальные преимущества в определенных сферах. Для небольших и средних лабораторий с низкой частотой испытаний (менее 20 тестов в неделю) и ограниченным бюджетом экономическая эффективность ручных устройств явно более привлекательна. В учреждениях профессионального образования и подготовки ручной режим способствует наглядному пониманию учащимися физических принципов маятникового метода — от накопления потенциальной энергии до высвобождения кинетической энергии, и от деформации образца до его финального разрыва — поскольку каждый физический процесс можно наблюдать невооружённым глазом и закрепить на практике.
